POLYGON

Membentuk objek brsegi yang banyak perlu menggunakan arahan polygon.  Terdapat 2 pilihan untuk membentuk polygon tersebut iaitu :-

1.     Inscribes

2.    Circumscribes

Langkah- langkah untuk membentuk polygon adalah :

1.     Buka fail baru AutoCAD ( metric )

2.    Mulakan lukisan mengikut arahan berikut :

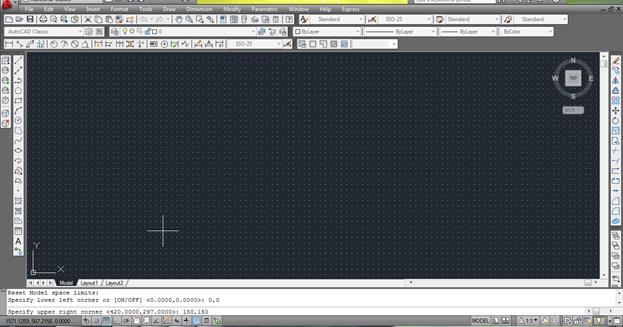

                    I.        Menetukan saiz lukisan

·         Command : limits < enter >

·         Specify lower .... <0.0000,0.0000> : 0,0 < enter >

·         Specify upper .... < 420.000,297.0000 > : 150,150 <enter>

                    II.        Bagi menjelaskan paparan

              ·         Command : z < enter >

              ·         Specify corner … < real time > : a < enter >

·         Command : z < enter >

·         Specify corner … < real time > : 0.9x < enter >

1.     Bina polygon mengikut arahan berikut

·         Command : polygon < enter >

·         Enter …of sides <4> : 6 < enter >

·         Specify center …[Edge] : 20,50 < enter >

·         Enter an option … <I> : I < enter >

·         Specify radius of circle : 20 < enter >

·         Command : polygon < enter >

·         Enter …of sides <4> : 6 < enter >

·         Specify center …[Edge] : 70,50 < enter >

·         Enter an option … <I> : I < enter >

·         Specify radius of circle : 20 < enter >

4.     Save lukisan anda.
